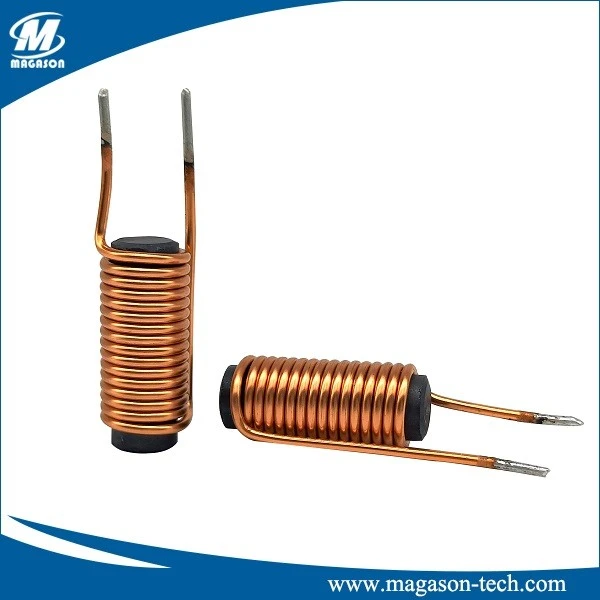

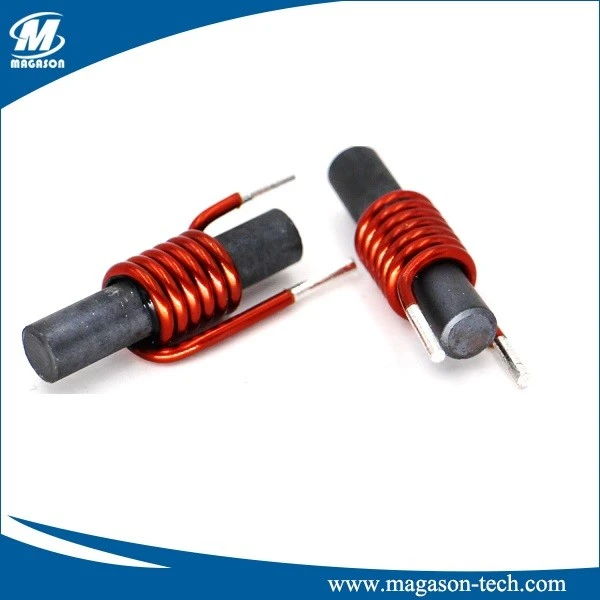

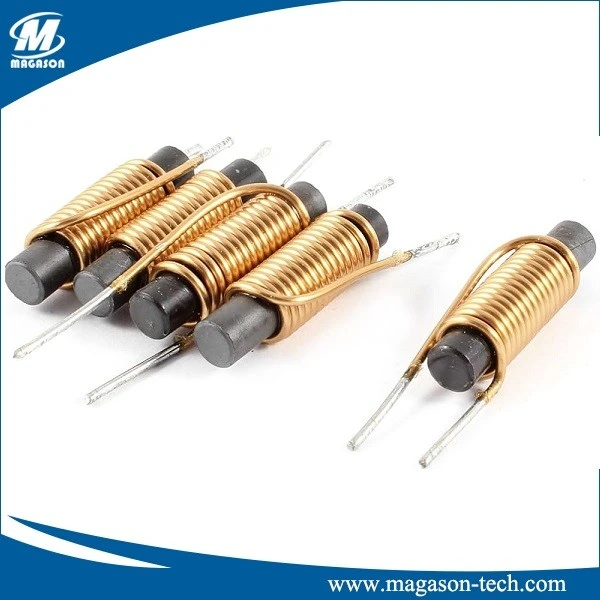

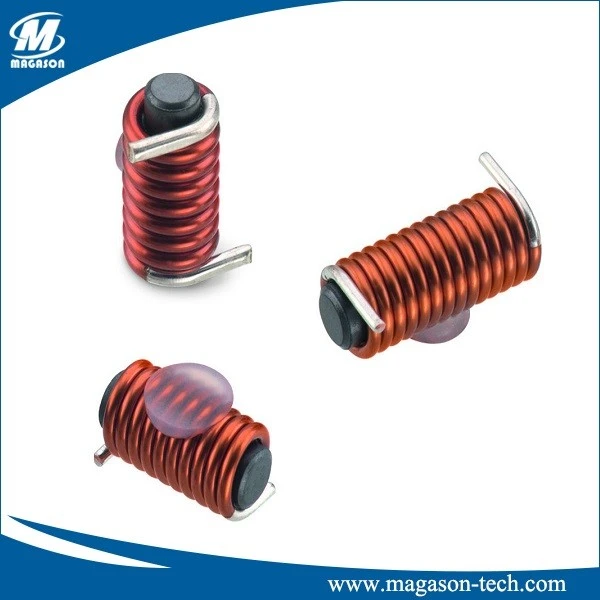

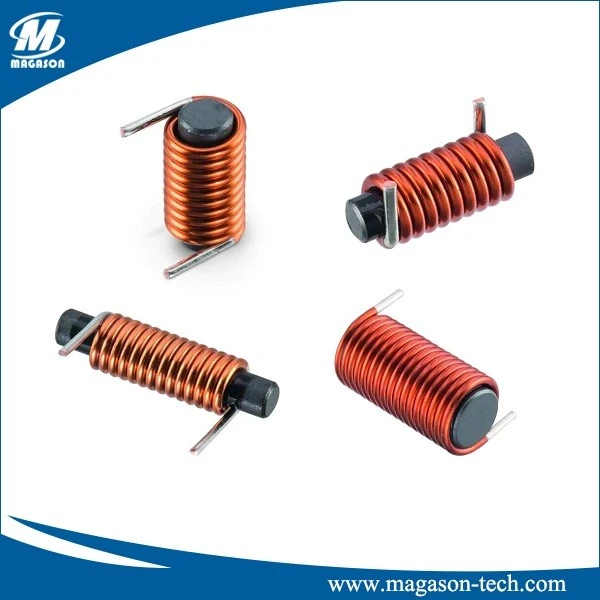

Намотка с феритно ядро, използвана за блокиране на по-високи честоти при преминаване на постоянен ток (DC) и по-ниски честоти на променлив ток (AC) в електрическа верига. Дроселът обикновено се състои от намотка от изолирана жица, често навита върху магнитна сърцевина, въпреки че някои се състоят от "мънисто" с формата на поничка от феритен материал, нанизано върху жица. Импедансът на дросела се увеличава с честотата. Неговото ниско електрическо съпротивление пропуска както променлив ток, така и постоянен ток с малка загуба на мощност, но реактивното му съпротивление ограничава количеството преминал променлив ток. Горното е относно въвеждането на дроселни намотки.
Намотките с феритно ядро имат множество предимства поради липсата на феромагнитно ядро. Предимствата включват висока линейност, липса на насищане на сърцевината и никакви загуби на желязо при високи честоти. Намотката с феритна сърцевина е лесна за конструиране. Не зависи от стойността на електрическия ток, който носи. Въпреки това, ако не е налице феромагнитно ядро, това би ограничило продукта LI. Това го прави по-подходящ за приложение върху устройства с ниска мощност, като обикновени електронни продукти, компютърни устройства, оборудване, използвано за комуникация и други потребителски стоки. Намотките с феритни сърцевини са големи по размер и показват ниски коефициенти. Не са възможни бобини с висока индуктивност.
|
Част Номер |
L u H |
Тест честота MHz |
DCR mΩ Макс |
Ирмс Макс A |
Исат Макс A |
Размери | |||||
| d | D1 | (A) | D | F | F1 | ||||||
| РОД0312-1R8M | 1.8 | 1 | 8 | 2.5 | 10.0 | 0.67 | 3.0 | 12 | 4.6 | 8.8 | 3.7 |
| РОД0320-4R7M | 4.7 | 1 | 12 | 2.5 | 5.5 | 0.67 | 3.0 | 20 | 4.6 | 13.5 | 3.7 |
| РОД{{0}}R0M | 7.0 | 1 | 16 | 1.9 | 4.6 | 0.63 | 3.3 | 22 | 4.8 | 14.5 | 4.0 |
| РОД{{0}}R0M | 9.0 | 1 | 20 | 1.0 | 3.7 | 0.63 | 3.3 | 22 | 4.8 | 17.5 | 4.0 |
| РОД0420-1R8M | 1.8 | 1 | 3 | 10 | 15.0 | 1.32 | 4.0 | 20 | 6.9 | 15.9 | 5.4 |
| РОД0425-4R7M | 4.7 | 1 | 7 | 6 | 8.2 | 1.00 | 4.0 | 25 | 6.3 | 18.4 | 5.1 |
| РОД{{0}}R0M | 7.0 | 1 | 8 | 5 | 6.5 | 0.95 | 4.0 | 30 | 6.2 | 19.5 | 5.0 |
| РОД{{0}}R0M | 9.0 | 1 | 15 | 4 | 5.6 | 0.85 | 4.0 | 30 | 6.0 | 20.1 | 4.9 |
| РОД0425-120М | 12.0 | 0.1 | 22 | 2 | 5.0 | 0.63 | 4.0 | 25 | 5.5 | 16.9 | 4.7 |
Характеристики:
· Компактен размер.
· Ниска загуба на сърцевина.
· Висока работна честота
·Висок капацитет на тока
· Ниска наситеност на ядрото
·Вертикален монтаж
· Работна температура: 0,30 до +80 градуса
ТИПИЧНИ ПРИЛОЖЕНИЯ:
·Потискане на DC двигатели.
·Потискане на захранвания/UPS в режим на превключване.
· Дискретен високоефективен филтър за потискане на смущенията.
· Автомобилна индустрия.
·Бук конвертор, LCD, преносим компютър, ръчен преносим компютър.
· Цифрови продукти, мрежова комуникация и др.
Приложение:
преобразувателят на долара, LCD, преносим компютър, ръчен преносим компютър, цифрови продукти,
Мрежова комуникация и др.
