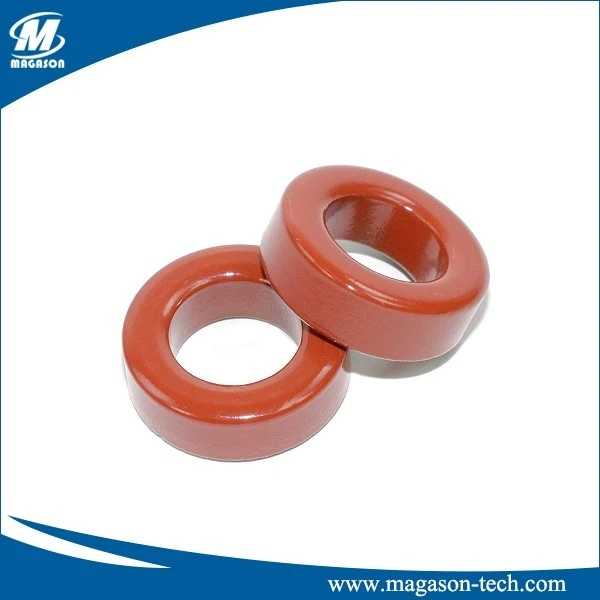

Магнитната прахова сърцевина е най-рентабилната от всички прахови сърцевини. Той предлага рентабилна дизайнерска алтернатива на MPP, High Flux или Sendust ядра. Неговата по-голяма загуба на сърцевина сред всички прахообразни материали може да бъде компенсирана чрез използване на сърцевини с по-голям размер. В много приложения, където пространството и по-високото повишаване на температурата в сърцевините от железен прах са незначителни в сравнение със спестяванията в разходите, сърцевините от железен прах предлагат най-доброто решение. Ядрата на магнитен прах се предлагат в 2 класа: карбонилно желязо и желязо с редуциран водород. Карбонилното желязо има по-ниски загуби в сърцевината и показва високо Q за радиочестотни приложения.
Магнитните прахови сърцевини се предлагат с пропускливост от 1 до 100. Железните прахови сърцевини са идеални за приложения с ниска честота. Тъй като техният хистерезис и загуба на сърцевина от вихров ток са по-високи, работната температура трябва да бъде ограничена до под 125 °C.
Идентификация на продукта:
неКТ 50 - 52 B
a b c d
a: Тороидални ядра
b: Размер на ядрото (инчове)
c: Материал
d: Височина
| Номер на смесване на материала | Референтна пропускливост (μe) | (+PPm/градус) темп. Коеф. от Перм |
Пропускливост с DC отклонение HDC=50 Oersteds@10kHz | Цветен код | |
| %μ0 | μ ефективен | ||||
| -1 | 20 | 280 | / | / | Синьо/циан |
| -2 | 10 | 100 | 100 | 10 | Червено/Сиво |
| -2/93 | 10 | 100 | 100 | 10 | Сиво/Червено |
| -3 | 35 | 370 | / | / | Сиво/циан |
| -6 | 8.5 | 35 | / | / | Жълто/циан |
| -7 | 9.0 | 30 | / | / | Бяло/циан |
| -8 | 35 | 300 | 91 | 32 | Жълто/Червено |
| ... | ... | ||||
Уникални характеристики:
- Най-ниски разходи.
- Добър за нискочестотно приложение (<10OKhz).
- Висока максимална плътност на потока: 15,000 гауса.
- Толеранс на индуктивност ± 10%.
Приложения:
- Индуктор за съхранение на енергия.
- Нискочестотни DC изходни дросели.
- 60 Hz диференциален режим EMI Линейни дросели.
- Светлинни димери, дросели.
- Дросели за корекция на фактора на мощността.
- Резонансни индуктори.
- Импулсни и обратни трансформатори.
- Вградени филтри за шум. Способен да издържа на голям променлив ток без насищане.
