Като доверен доставчик на NiZn феритни сърцевини, често срещам запитвания относно топлопроводимостта на NiZn феритни сърцевини. Това свойство е от решаващо значение за много приложения, където разсейването на топлината е проблем, тъй като влияе върху производителността и надеждността на електронните устройства. В този блог ще разгледам какво е топлопроводимост, защо е важна за NiZn феритните сърцевини и факторите, които я влияят.
Нека започнем с разбирането на концепцията за топлопроводимост. Топлинната проводимост е мярка за способността на материала да провежда топлина. Дефинира се като количеството топлина (във ватове), пренесено през единица площ (в квадратни метри) от материал на единица дебелина (в метри) на единица температурна разлика (в Келвин) през материала. С по-прости думи, той ви казва колко добре даден материал може да пренася топлина от гореща зона към студена зона.
За NiZn феритни сърцевини топлопроводимостта е важна, тъй като тези сърцевини се използват в различни електронни компоненти, като трансформатори, индуктори иEMI филтър с феритно ядро. По време на работа тези компоненти генерират топлина поради електрически загуби. Ако топлината не се разсейва ефективно, температурата на ядрото може да се повиши значително. Високите температури могат да влошат магнитните свойства на феритната сърцевина, което води до намалена производителност и дори преждевременна повреда на електронното устройство.
Топлинната проводимост на NiZn феритни сърцевини обикновено варира от около 1 до 3 вата на метър-Келвин (W/m·K). Този диапазон е относително нисък в сравнение с някои високопроводими материали като метали (напр. медта има топлопроводимост от около 400 W/m·K). Въпреки това, в сравнение с други изолационни материали или полимери, топлопроводимостта на NiZn феритните сърцевини е достатъчна за много приложения.
Няколко фактора влияят върху топлопроводимостта на NiZn феритните сърцевини. Един от основните фактори е химичният състав на ферита. NiZn феритите са съставени от никелови (Ni), цинкови (Zn) и железни (Fe) оксиди и малки вариации в относителните пропорции на тези елементи могат да окажат значително влияние върху топлопроводимостта. Например, добавянето на определени добавки или примеси може или да увеличи, или да намали топлопроводимостта, в зависимост от това как те взаимодействат с кристалната решетка на ферита.
Микроструктурата на NiZn феритното ядро също играе решаваща роля. Добре спечената феритна сърцевина с плътна и равномерна микроструктура обикновено има по-добра топлопроводимост от сърцевина с пореста или нееднородна структура. По време на производствения процес фактори като температура на синтероване, време и атмосфера могат да повлияят на микроструктурата и, следователно, на топлопроводимостта на сърцевината.
Друг важен фактор е работната температура. Като цяло топлопроводимостта на NiZn феритните сърцевини намалява с повишаване на температурата. Това е така, защото при по-високи температури вибрациите на решетката във феритния материал стават по-интензивни, което може да разпръсне топлопренасящите фонони (квантувани вибрации на решетката) и да намали ефективността на преноса на топлина.
В практически приложения топлопроводимостта на NiZn феритните сърцевини често се разглежда във връзка с други техники за управление на топлината. Например, в приложения с висока мощност, радиатори или охлаждащи вентилатори могат да се използват за подобряване на общото разсейване на топлината на електронното устройство. Комбинацията от присъщата топлопроводимост на феритното ядро и външните методи на охлаждане спомага за поддържане на температурата на ядрото в приемлив диапазон и осигурява стабилна работа на устройството.
Нека да разгледаме някои конкретни приложения, при които топлопроводимостта на NiZn феритните сърцевини е от особено значение. вФеритен дросел с клипсприложения, тези дросели се използват за потискане на електромагнитни смущения (EMI) в електронните вериги. Когато токът протича през дросела, част от мощността се разсейва като топлина поради съпротивлението на намотката и магнитните загуби във феритното ядро. Ако топлопроводимостта на феритното ядро е ниска, топлината може да не се разсейва достатъчно бързо, което води до повишаване на температурата на дросела. Това не само може да повлияе на работата на дросела при потискане на електромагнитните помехи, но и потенциално да повреди околните компоненти.

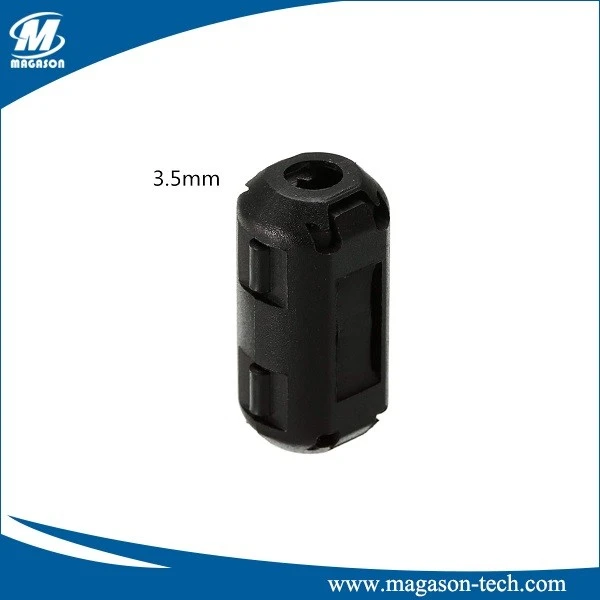

По същия начин, вФеритно ядро на антенен кабелприложения, феритното ядро се използва за намаляване на синфазния шум на кабела на антената. Ако ядрото прегрее поради лоша топлопроводимост, това може да доведе до допълнителни загуби и да влоши съотношението сигнал/шум на антенната система.
Като доставчик на NiZn феритни сърцевини, ние се ангажираме да предоставяме висококачествени продукти с постоянна и надеждна топлопроводимост. Нашият производствен процес е внимателно контролиран, за да се гарантира, че химичният състав и микроструктурата на феритните сърцевини отговарят на най-строгите стандарти за качество. Ние също така предлагаме персонализирани решения, за да отговорим на специфичните изисквания за термично управление на различни приложения. Независимо дали имате нужда от феритно ядро с висока топлопроводимост за приложения с висока мощност или ядро със специфична комбинация от магнитни и топлинни свойства, ние можем да работим с вас, за да разработим правилното решение.
Ако търсите надежден доставчик на NiZn феритни сърцевини, ще се радваме да обсъдим вашите изисквания. Нашият опитен екип може да ви предостави подробна техническа информация, мостри и ценови оферти. Вярваме, че като разбираме вашите нужди и работим в тясно сътрудничество с вас, можем да предоставим възможно най-добрите решения за NiZn феритни сърцевини за вашите електронни приложения. Свържете се с нас днес, за да започнете разговора и да проучите как нашите продукти могат да отговорят на вашите специфични нужди.
Референции
- C. Kittel, „Въведение във физиката на твърдото тяло“, John Wiley & Sons, Inc.
- FE Luborsky, "Аморфни метални сплави", Butterworths, Лондон.
- EC Snelling, „Меки ферити: свойства и приложения“, ISBN 0750621602.
