Ей там! Като доставчик на индуктори на въздушни рани, често ме питат за честотата на самостоятелно резонанс на тези компоненти. И така, нека да се разкопаем дълбоко в това каква е честотата на резонансната резонанс на индуктор на въздушна рана и защо има значение.

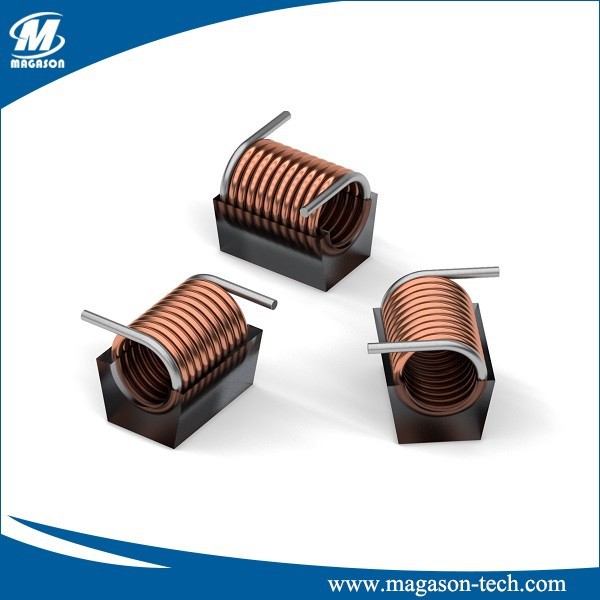

Първо, какво точно е индуктор на въздушна рана? Е, аИндуктор за въздушна ранае вид индуктор, при който намотката се навива около въздушно ядро вместо магнитно ядро като ферит или желязо. Този дизайн дава на индукторите на рани на въздуха някои уникални свойства, като ниски загуби на ядро и висок Q - фактор, което ги прави идеални за различни приложения, включително радиочестотни (RF) вериги, настройки на вериги и други.
Сега, нека поговорим за честотата на самостоятелно резонанс. Всеки индуктор има само -резонансна честота и това е решаващ параметър. Самостоятелно резонансната честота (SRF) на индуктор е честотата, при която индуктивната реактивност на индуктора е равна на капацитивната реактивност на паразитния капацитет в самия индуктор. По -просто казано, индукторът не е просто индуктор; Освен това има някои изградени - в капацитет поради близостта на завоите в намотката.
Когато се прилага променлив сигнал върху индуктор на въздушна рана, при честоти под SRF, индукторът се държи като чист индуктор. Импедансът му се увеличава линейно с честотата на приложения сигнал, следвайки формулата (z = j \ омега л), където (z) е импедансът, (\ omega) е ъгловата честота ((\ omega = 2 \ pi f)), а (l) е индуктивността.
Въпреки това, тъй като честотата на приложения сигнал се приближава до честотата на самостоятелно резонанс, нещата започват да се променят. Капацитивната реактивност и индуктивната реактивност започват да си взаимодействат. При SRF импедансът на индуктора достига максимум. Ако честотата надхвърли SRF, индукторът започва да се държи по -скоро като кондензатор и неговият импеданс започва да намалява с увеличаване на честотата.
Самостоятелното резонансна честота на индуктор на раната на въздуха може да се изчисли с помощта на формулата (f_ {sr} = \ frac {1} {2 \ pi \ sqrt {lc_ {p}}}), където (l) е индуктивността на въздушния индуктор. Стойността на (c_ {p}) зависи от няколко фактора, като броя на завоите в намотката, разстоянието между завоите и диаметъра на използвания проводник.
Например, ако имаме индуктор на въздушна рана със сравнително голям брой отблизо - разположени завои, паразитният капацитет (C_ {P}) ще бъде по -висок. Според формулата, по -високата (c_ {p}) стойност ще доведе до по -ниска честота на самостоятелно резонанс. От друга страна, ако завоите са по -широко разположени, (C_ {P}) ще бъдат по -ниски, а SRF ще бъде по -висок.
Защо е разположена честотата на резонанса? Е, в RF вериги, това е изключително важно. Например, в настройка на веригата искате индукторът да работи под своята резонансната честота. Ако работна честота на веригата се приближи или надвишава SRF, поведението на индуктора се променя и може да причини проблеми като изкривяване на сигнала, намалена ефективност и неточна настройка.
Да речем, че проектирате RF усилвател. Имате нужда от индуктор на въздушна рана, който може да се справи с желания честотен диапазон, без да достига своята само -резонансна честота. Ако изберете индуктор с нисък SRF и се опитате да го работите с висока честота, производителността на усилвателя ще се разгради. Обучението може да спадне и съотношението на шума - към - до - може да се увеличи.
Като доставчик на индуктори на въздушни рани, ние се грижим много за производството на нашите продукти, за да гарантираме, че те имат подходящата честота на самостоятелно резонанс за различни приложения. Използваме висококачествени материали и прецизни техники за намотка, за да контролираме индуктивността и паразитния капацитет. По този начин можем да предложим индуктори на въздушни рани с широк спектър от стойности на SRF, за да отговорим на разнообразните нужди на нашите клиенти.
Когато става въпрос за персонализиране на индуктори на въздушни рани, разбирането на честотата на самостоятелно резонанс е още по -важно. Ако имате предвид конкретно приложение, като система за комуникация с висока честота, можем да работим с вас, за да проектираме индуктор на въздушна рана с десния SRF. Ще разгледаме фактори като обхвата на работна честота, необходимата индуктивност и наличното пространство във вашата верига.
В допълнение към RF приложенията, индуктори на въздушни рани с десния SRF се използват и в електрониката на мощността. Например, в някои превключващи захранвания се използват индуктори на въздушни рани за филтриране на висок честотен шум. SRF на тези индуктори трябва да бъде внимателно подбран, за да се гарантира, че те могат ефективно да филтрират нежеланите честоти, без да се намесват в нормалната работа на захранването.
Друг аспект, който трябва да се вземе предвид, е температурната зависимост на честотата на себе си. Подобно на повечето електронни компоненти, свойствата на индукторите на въздушните рани могат да се променят с температура. Индуктивността и паразитният капацитет могат да варират леко, тъй като температурата се променя, което от своя страна засяга SRF. Ние обаче използваме материали и производствени процеси, които свеждат до минимум тези промени, свързани с температурата, така че нашите индуктори на въздушните рани могат да поддържат стабилни характеристики в широк температурен диапазон.
В обобщение, честотата на самостоятелното резонанс на индуктора на раната на въздуха е ключов параметър, който определя работата му в различни приложения. Независимо дали работите върху RF верига, захранване или друга електронна система, избирането на индуктор за въздушна рана с подходящ SRF е от съществено значение за постигане на оптимална ефективност.
Ако сте на пазара за висококачествени индуктори на въздушни рани и искате да обсъдите вашите специфични изисквания, ние сме тук, за да ви помогнем. Нашият екип от експерти може да ви предостави подробна информация за честотата на самостоятелно резонанс и други параметри на нашите продукти. Можем да работим и с вас, за да разработим персонализирани решения, които отговарят на вашите точни нужди. Така че, не се колебайте да посегнете и да започнете разговор за нуждите на вашия индуктор на въздушната рана.
Референции:
- „Изкуството на електрониката“ от Пол Хоровиц и Уинфийлд Хил
- "RF Design Design" от Крис Боуик
